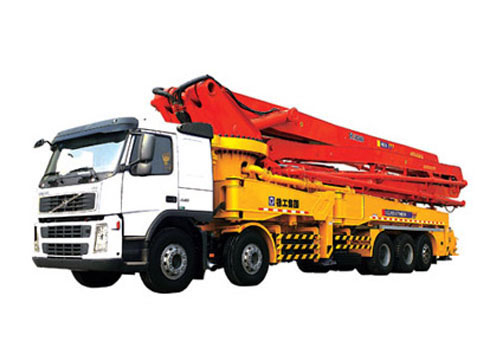

HB56 콘크리트 펌프는 55.7m에 도달 할 수 있습니다. 최적화 된 5 부 RZ 형 붐과 관절 메커니즘은 큰 작업 공간, 더 유연한 제어 및 긴 수명을 갖추고 있습니다. 채택 된 볼보 FM440 104R B 다섯 축 섀시는 착용감, 고급, 고 운반 능력을 갖추고 있습니다.
펌핑 시스템은 260mm의 대인 실린더 직경이 큰 중심 변위 펌핑 시스템을 채택한다. 최대. 이론적 변위 / 시간, 작은 반전 주파수, 낮은 압력 (21) 시간과 고압에 대한 14 배 163m3이다. 착용 부분은 높은 수명과 편리한 유지 보수 기능이 있습니다.
콘크리트 피스톤은 자동으로 취소 할 수 있습니다. 특허 SN 밸브 완충 기술은가요 역전 작은 펌핑 효과를 보장한다. 시스템은 전기 장치의 실행을 나타내는 매개 변수, 컬러 디스플레이 스크린 PLC 제어를 채택한다. 기술 및 문제 해결 기술을 절약 엔진 에너지의 적용은 콘크리트 pump.
의 경제성, 신뢰성 및 안전성을 향상
기술 사양
| 여행 |
| 범주 | 목 | 단위 | 매개 변수 |
| 차대 | 모델 | | FM440 |
| 제조업 자 | | VOLVO |
| 최대. 속도 | kmh | (90) |
| 최대. 등판 능력 | | 38 % |
| 최소. 회전 직경 | 엠 | 27.4 |
| 브레이크 거리 | 엠 | ≤10 |
| 휠베이스 | MM | + 1370 + 1450 + 1995 5205 |
| 트레드 (앞 / 뒤) | MM | 1,872분의 2,028 |
| 접근 각 / 이탈 각도 | ? | 11분의 18 |
| 최소. 재고 정리 | MM | (270) |
| 타이어 사양 | | 12.00R20 |
| 엔진 | 모델 | | D13 |
| 출력 전력 | 원 / (R / 분) | / 1400 ~ 1800 (324) |
| 최대. 토크 | N.m / (R / 분) | / 1050 ~ 1400 2200 |
| 배수량 | 엘 | 12.8 |
| 배출 기준 | | 국가 III 기가 바이트? |
| 기타 | 치수 (길이 ××) | MM | 14885 × 2500 × 3990 |
| 전체 차량 무게 | 킬로그램 | 49750 |
| 연료 탱크 용량 | 엘 | (410) |
| 100km 당 연료 소비 | L / 100km | (50) |
| 펌프 작동 |
| 펌프 시스템 | 이론 출력 (고압 / 저압) | 엠3/ H | 163분의 100 |
| 콘크리트 펌프 압력 (고압 / 저압) | MPA | 8분의 13 |
| 이론적 펌핑 시간 (고압 / 저압) | ? / 분 | 13/21 |
| 최대. 콘크리트 골재 펌프의 직경 | | (40) |
| 급송 | | 1530 |
| 배치 붐 | 펌프 슬럼프 범위 | | 12-23 |
| 범위 | | 55.7 |
| 리치 깊이 | | (44) |
| 선회 반경 | | 51.7 |
| 선회 각도 | | (364) |
| 1 차 붐 스트레칭 각도 | | (96) |
| 2 차 붐 스트레칭 각도 | | (180) |
| 3 붐 스트레칭 각도 | | (180) |
| 4 붐 스트레칭 각도 | | (180) |
| 5 붐 스트레칭 각도 | | (260) |
| 아웃리거 스팬 | 전반적으로 아우 트리거 범위 | 11,250 ± 50 |
| 전면 아우 가로 범위 | 11400 ± 50 |
| 후면 아우 가로 범위 | 11300 ± 50 |
| 기타 | 분배 형 | | S 밸브 |
| 윤활 방법 | | 자동 윤활 |
| 제어 방법 | | 수동 / 원격 제어 |
| 물 탱크 용량 | | (700) |
| 최대. 물 펌프의 압력 | | (2) |
